Sequence 다이어그램에서 그룹에 대해 알아보겠습니다.

여기서 말하는 그룹은 ”{}"로 감싸진 영역입니다. 또한 여기서 사용할 alice와 bob은 먼저 명시해야 합니다.

shape: sequence_diagram

alice
bob
shower thoughts: {
  alice -> bob: A physicist is an atom's way of knowing about atoms.
  alice -> bob: Today is the first day of the rest of your life.
}
life advice: {
  bob -> alice: If all else fails, lower your standards.
}

아래는 결과입니다.

결과를 보시면 이전에 설명드렸던 자식 컨테이너와 같이 나왔는데요.

이를 그룹이라고 합니다.

다음은 Note에 대해 볼 것입니다.

노트는 연결이 없는 중첩된 개체를 정의해서 만들어 줍니다.

“.”를 통해 생성

shape: sequence_diagram

alice -> bob

bob."In the eyes of my dog, I'm a man."

important insight: {
  bob."Cold hands, no gloves."
}
bob -> alice: Chocolate chip.

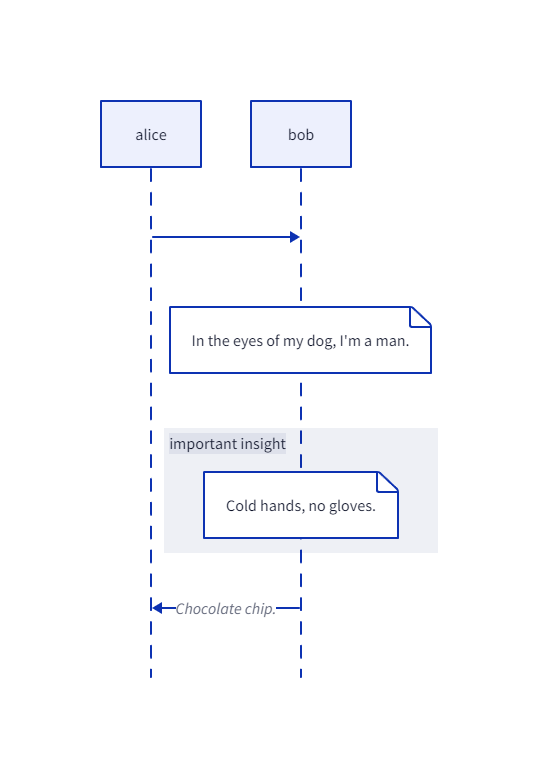

아래는 결과 입니다.

다음과 같이 접은 종이 같은 모양이 나오고 이를 그룹 안에 넣을 수도 있습니다.

자기 자신을 가르켰을 때의 출력입니다.

shape: sequence_diagram

A -> A: self
A -> B: to B

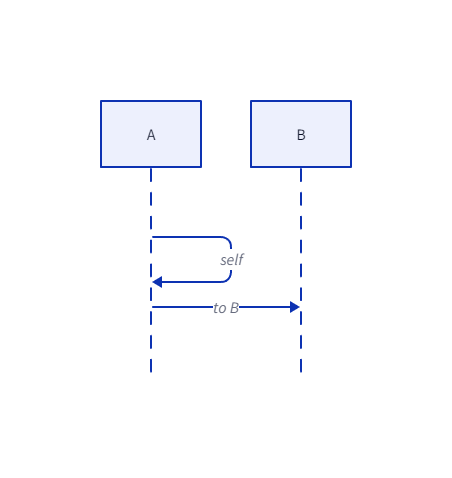

다음과 같이 나오는 것을 확인할 수 있습니다.

색을 변경하고 모양 또한 변경할 수 있습니다.

shape: sequence_diagram

A -> A.A1: self

A.A1 -> B.size 5: to B {
  style.stroke-dash: 5
}

A.A1 -> B.size 5.size 10: to B {
  style.stroke-dash: 10
}

A.shape: cloud
A.style: {
  stroke: skyblue
  stroke-dash: 0
}

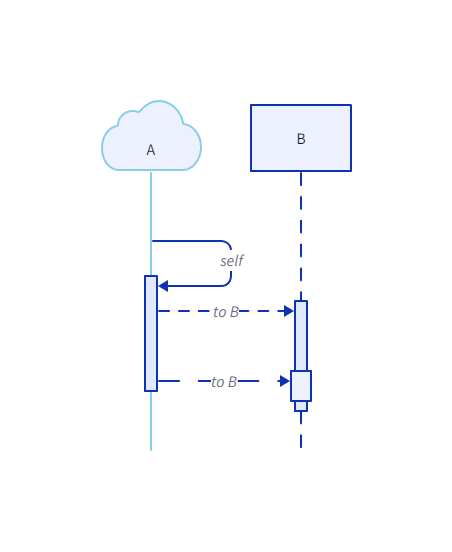

아래는 결과입니다.

구름 모양의 하늘 색으로 변경했으며 "."을 이용해서 각 스텝의 수명을 나타냈습니다.

이와 같이 다양하게 활용할 수 있습니다.

Sequence 다이어그램의 경우 shape을 설정해서 사용할 수 있습니다.

다음과 같이 shape: sequence_diagram 사용합니다.

shape: sequence_diagram
alice -> bob: What does it mean\\nto be well-adjusted?
bob -> alice: The ability to play bridge or\\ngolf as if they were games.

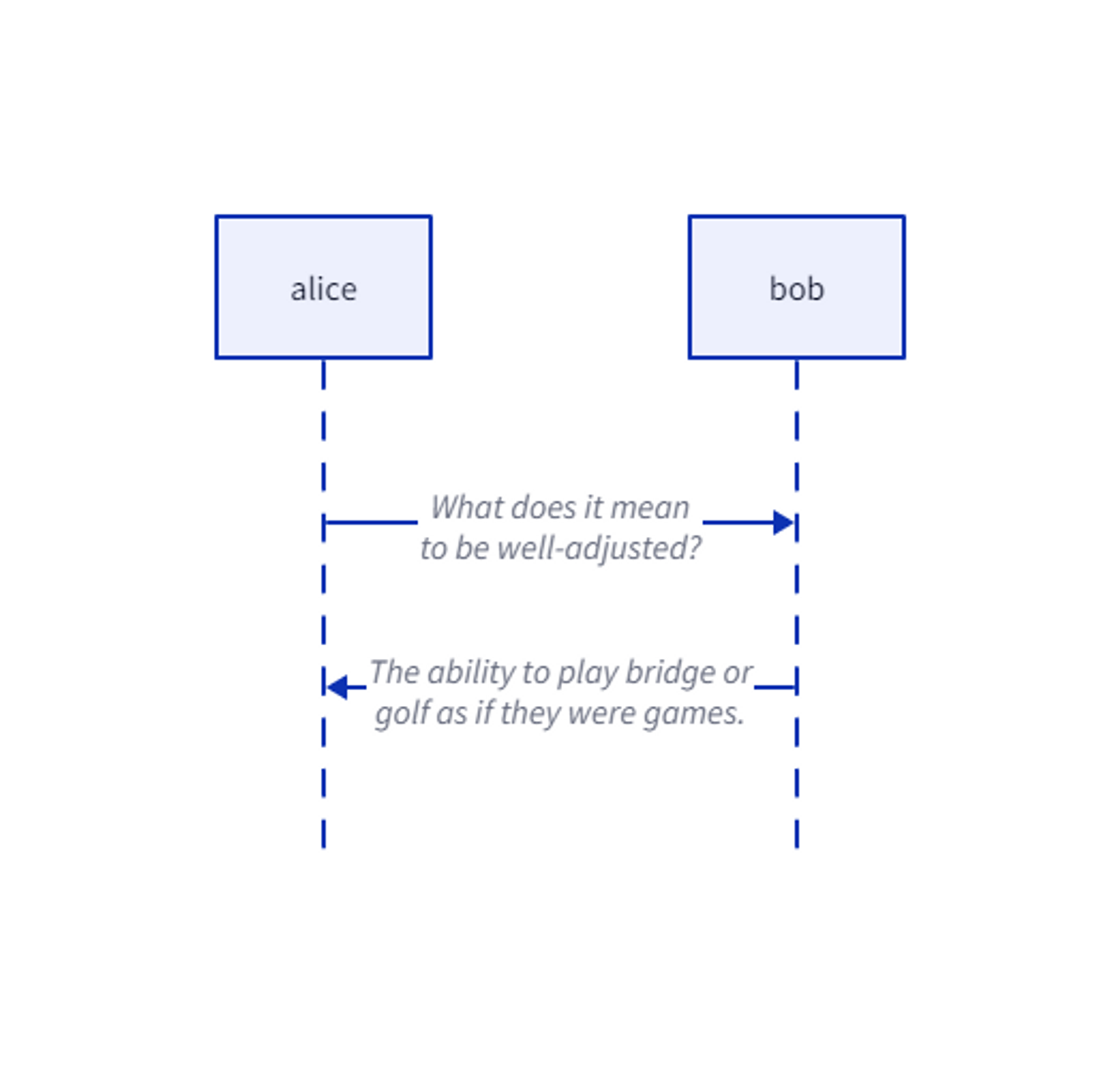

아래와 같이 출력됩니다.

시퀀스 다이어그램의 자식은 전체에서 동일한 범위를 가집니다. (중첩되지 않고 사용됩니다.)

Office chatter: {
  shape: sequence_diagram
  alice: Alice
  bob: Bobby
  awkward small talk: {
    alice -> bob: uhm, hi
    bob -> alice: oh, hello
    icebreaker attempt: {
      alice -> bob: what did you have for lunch?
    }
    unfortunate outcome: {
      bob -> alice: that's personal
    }
  }
}

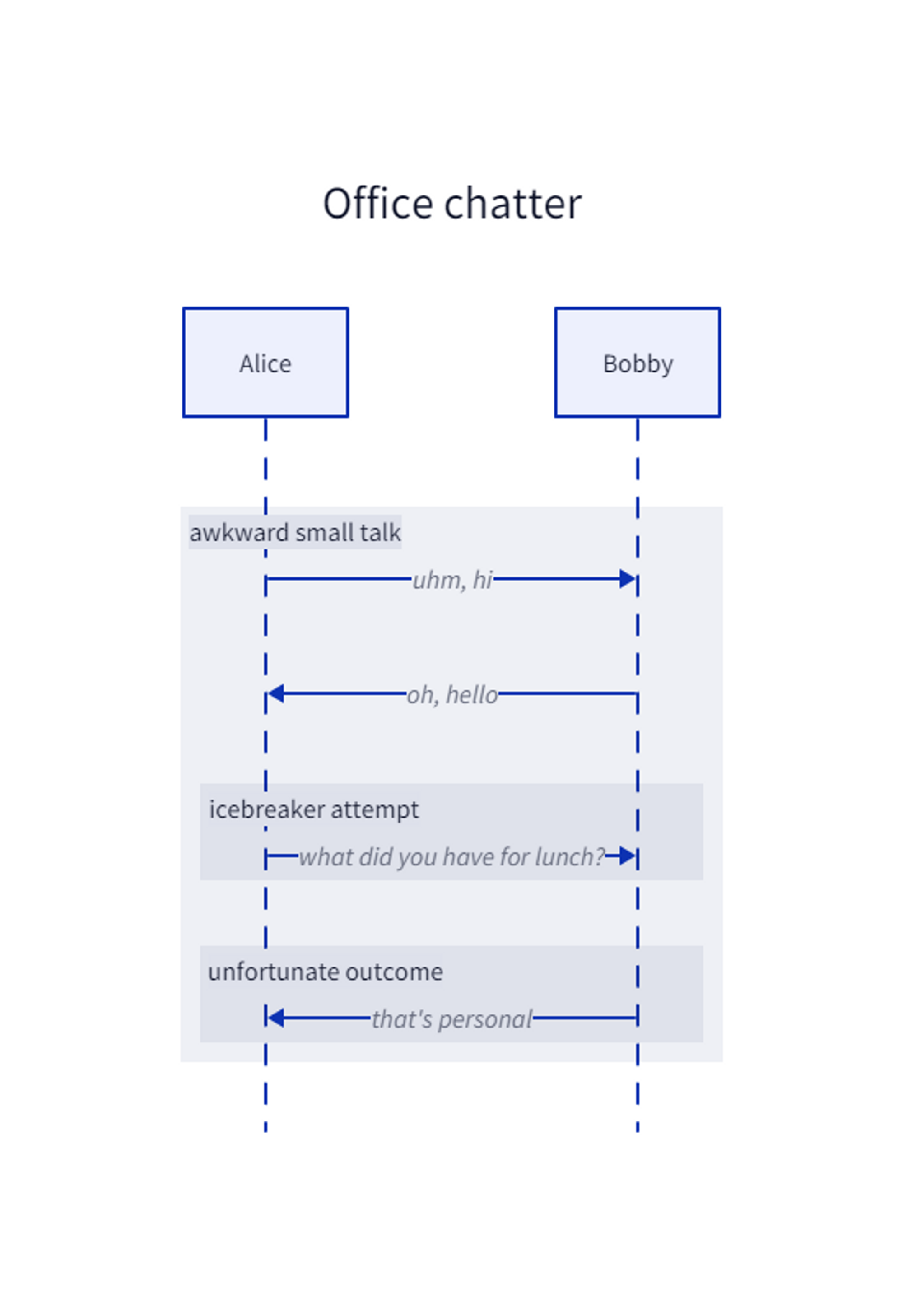

아래의 결과와 같이 자식은 부모를 참조한 영역을 가지게 됩니다.

선언 순서에 따라 좌측에서 우측으로 배치됩니다.

연결 순서에 따라 시퀀스가 정해집니다.

shape: sequence_diagram

a
b
c
d

c -> d
d -> a
b -> d

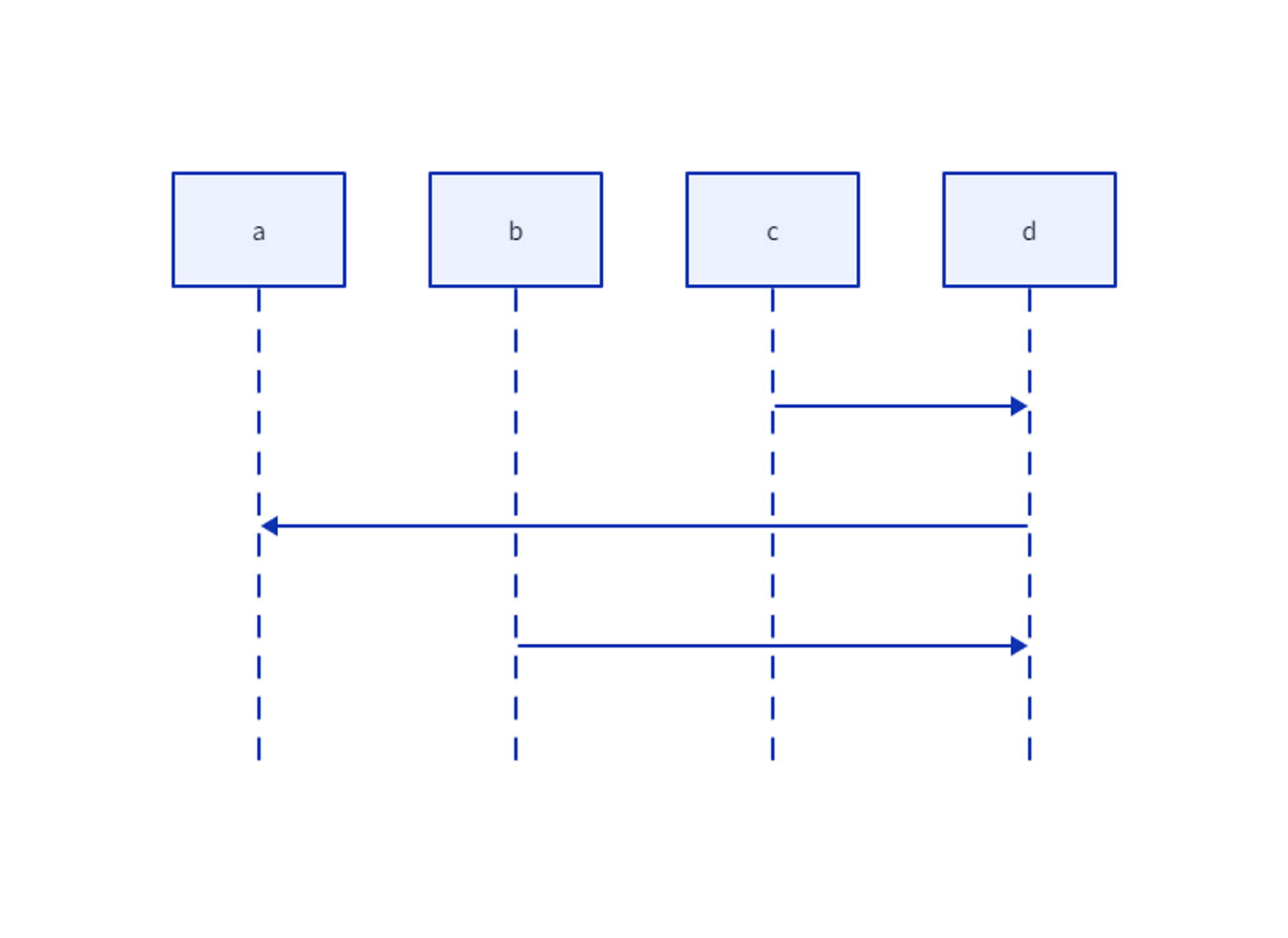

아래와 같이 생성됨을 확인할 수 있습니다.

다음 예제는 연결 및 라벨 재정의 등 여타 다른 컨테이너와 같이 다른 속성을 사용하는 예입니다.

direction: right

base: {
  first: First {
    shape: sequence_diagram
    a: A
    b: B
    setp 1: {
      a -> b: request
      b -> a: response
      data request: {
        a -> b: request
      }
      data response: {
        b -> a: response
      }
    }
  }

  second: Second {
    shape: sequence_diagram
    a: A
    b: B
    a -> b: request
    b -> a: response
    b -> a.verify: request verify
    a.verify -> b.verify: response verify
  }

  first -> second
}

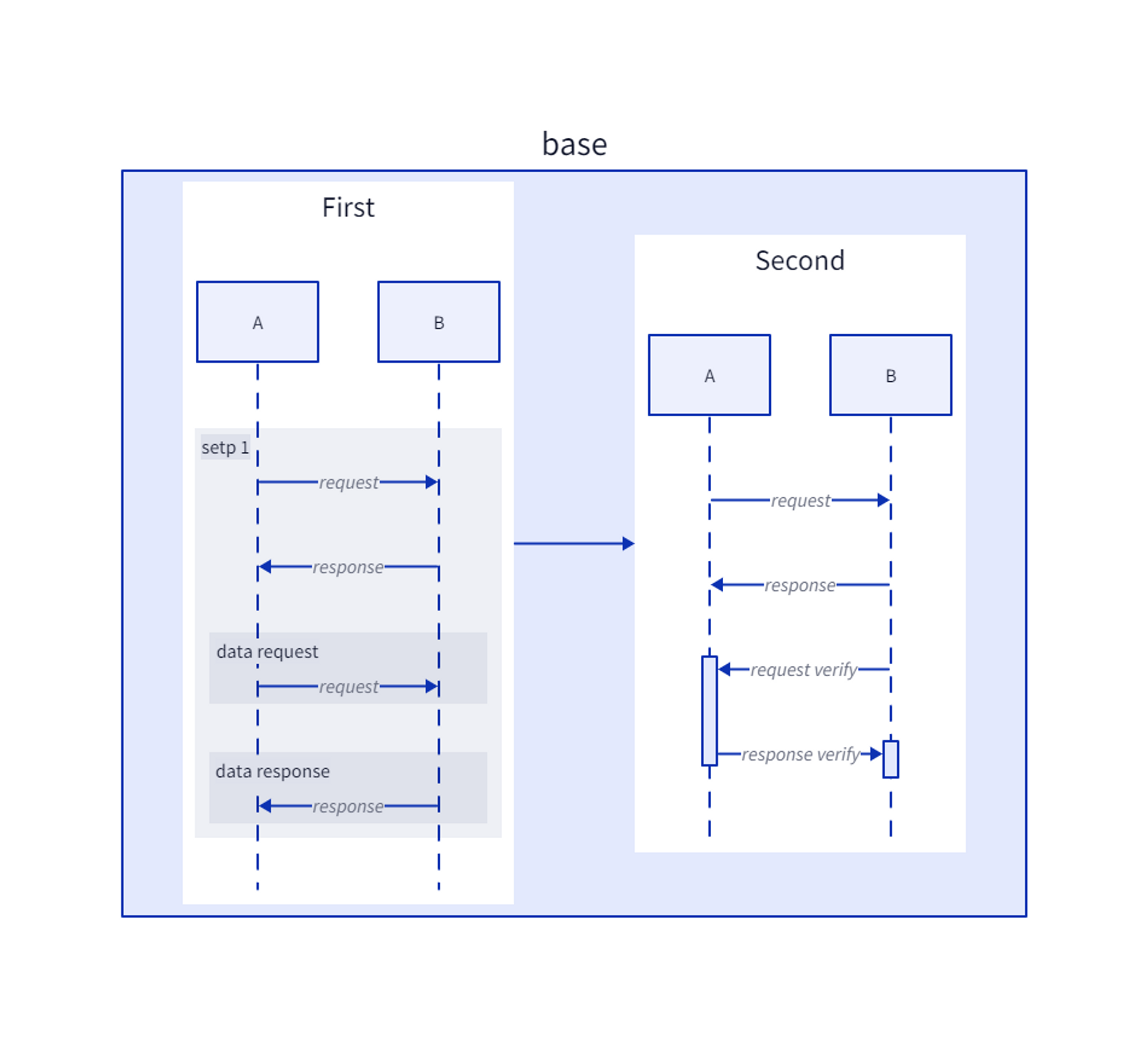

아래와 같이 부모가 있고 그 안에서 시퀀스에서 시퀀스로 연결하는 것을 확인할 수 있습니다.

위의 결과에서 a.verify, b.verify 부분이 막대기가 있는 것을 확인할 수 있습니다.

이 영역은 span이라고 하며 시퀀스 다이어그램 내에서 상호 작용의 시작과 끝을 의미합니다.

D2에서 그 막대기의 범위는 다른 곳에서 "수명", "활성화 상자" 및 "활성화 막대"라고도 합니다.

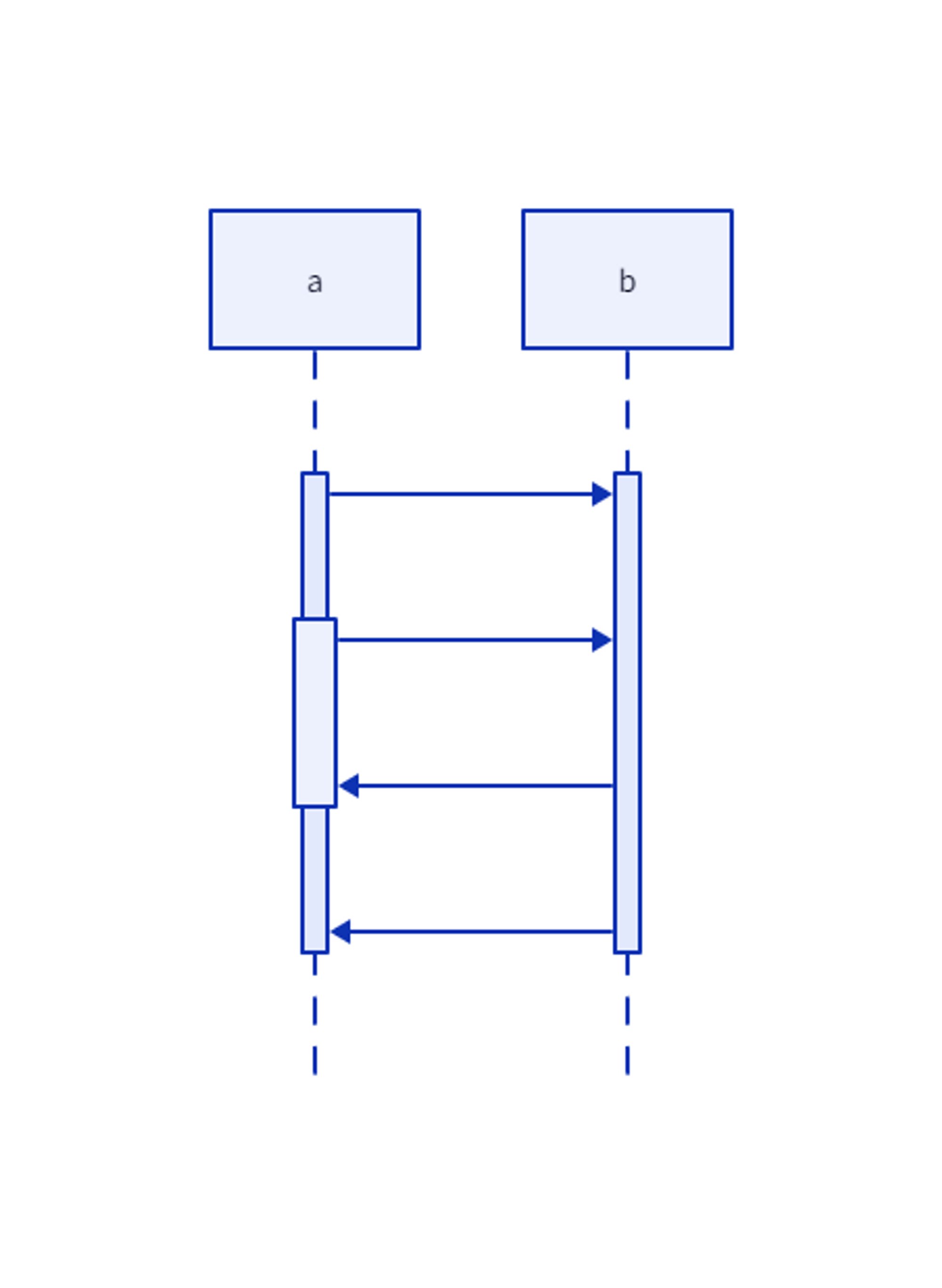

다음 예는 span을 사용하는 예입니다.

shape: sequence_diagram
a.area2 -> b.b1
a.area2.a1 -> b.b1
a.area2.a1 <- b.b1
a.area2 <- b.b1

다음과 같이 중첩하기도 하고 서로 연결해서 사용할 수 있습니다.

다음에도 이어서 squence 다이어그램에 대해 이어가겠습니다.

UML 클래스 다이어그램을 만들어 보겠습니다.

MyClass: {
  shape: class

  field: "[]string"
  method(a uint64): (x, y int)
}

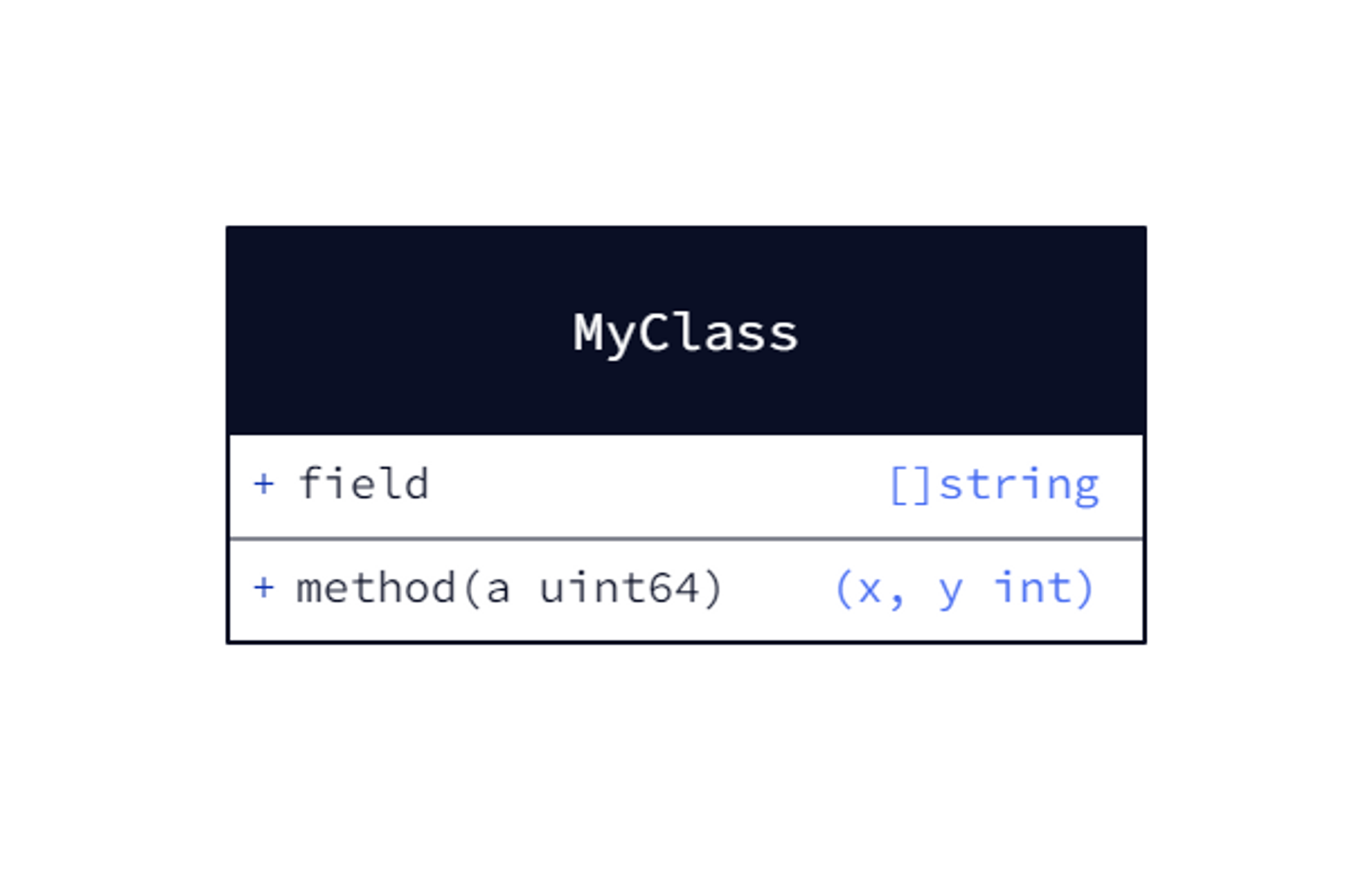

다음과 같이 출력됨을 확인할 수 있습니다.

class shape의 내부에 있는 각 key: value는 필드 혹은 메소드를 말합니다.

필드의 value는 변수 타입이며 메소드의 경우는 반환 유형입니다.

class의 접근 제어자는 아래와 같이 나타낼 수 있습니다.

visibility prefix meaning

아래는 사용 예제입니다.

D2 Parser: {
  shape: class
.
  +reader: io.RuneReader
  readerPos: d2ast.Position

  -lookahead: "[]rune"

  \\#lookaheadPos: d2ast.Position

  +peek(): (r rune, eof bool)
  rewind()
  commit()

  \\#peekn(n int): (s string, eof bool)
}

"github.com/terrastruct/d2parser.git" -> D2 Parser

보시면 #인 protected만 /#을 쓰고있는데요.

그 이유는 #은 D2Lang에서 주석(comment)으로 사용되고 있기 때문입니다.

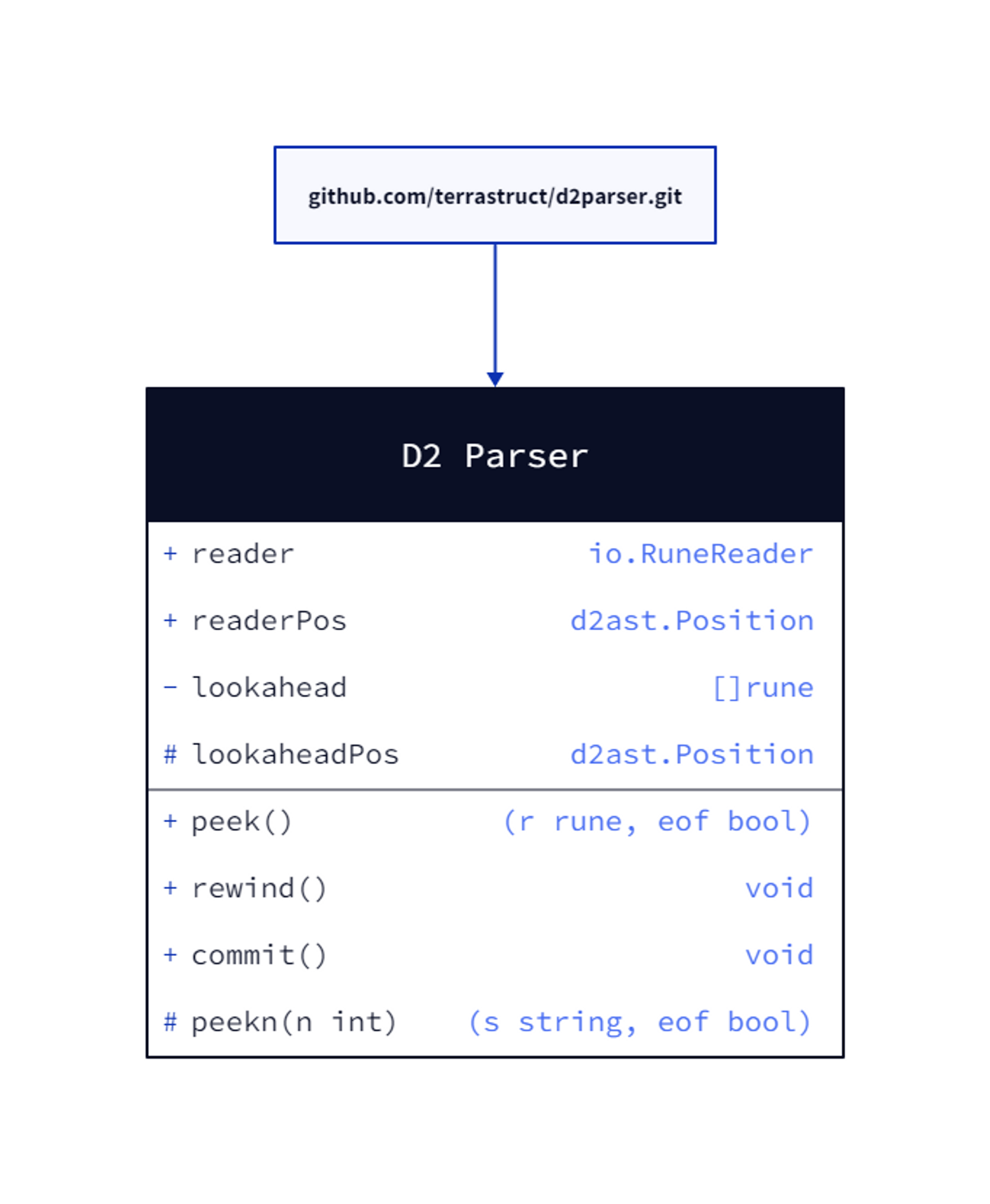

다음은 결과입니다.

이상으로 마치겠습니다.

shape 속성울 통해서 엔티티-관계 다이어그램(ERD)을 쉽게 다이어그램으로 나타낼 수 있습니다.

예는 다음과 같습니다.

basic_table: {
  shape: sql_table
  id: int {constraint: primary_key}
  last_updated: timestamp with time zone
}

constraint라는 것을 통해 sql 테이블에서의 제약을 표시할 수 있습니다.

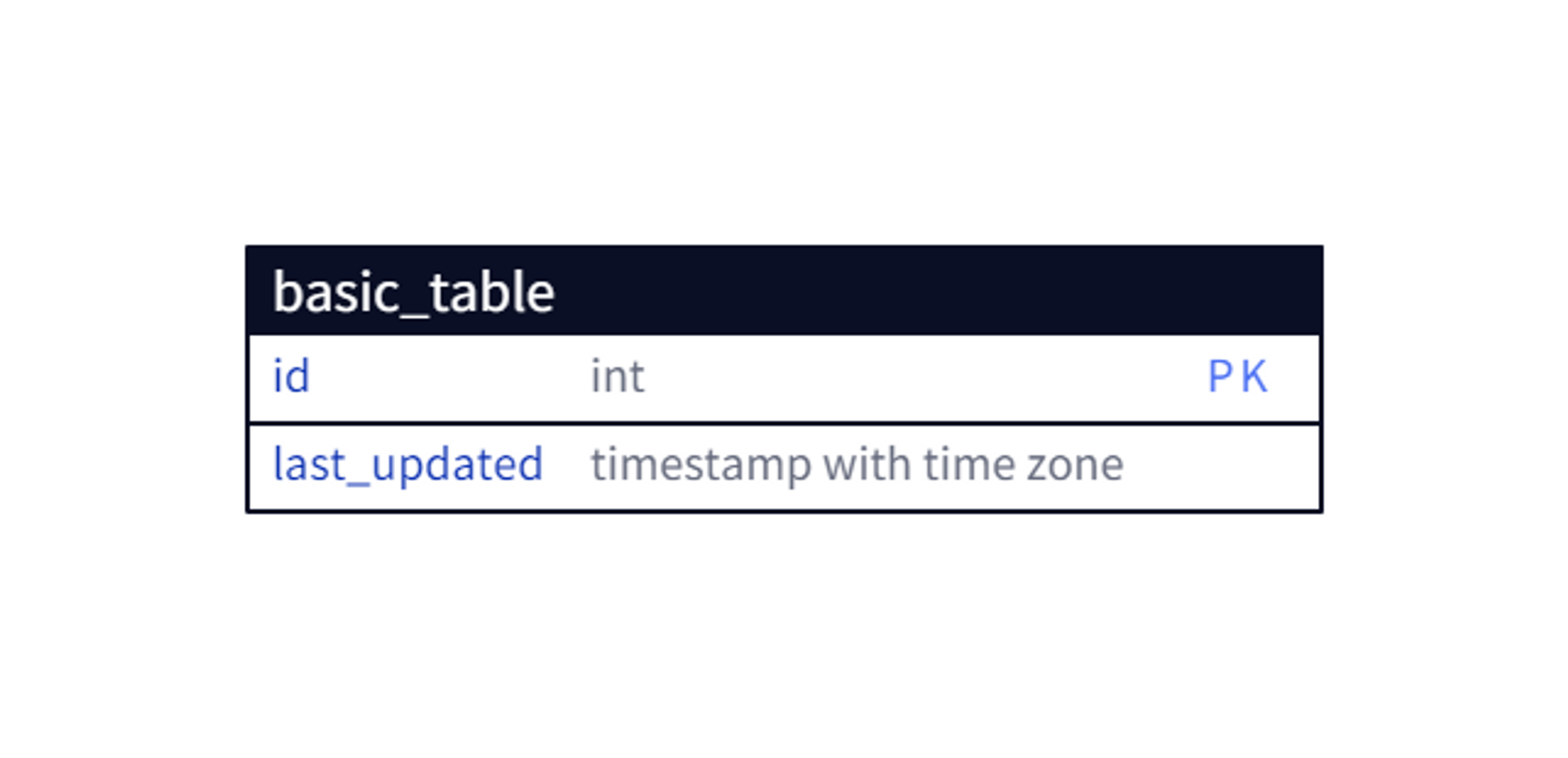

결과는 다음과 같습니다.

다음과 같이 자동적으로 강조되는 것을 확인할 수 있습니다.

제약 조건에서 인식하는 조건들은 아래와 같습니다.

조건 축약어

아래는 외래 키를 연결시키는 예제입니다.

objects: {
  shape: sql_table
  id: int {constraint: primary_key}
  disk: int {constraint: foreign_key}

  json: jsonb {constraint: unique}
  last_updated: timestamp with time zone
}

disks: {
  shape: sql_table
  id: int {constraint: primary_key}
}

objects.disk -> disks.id

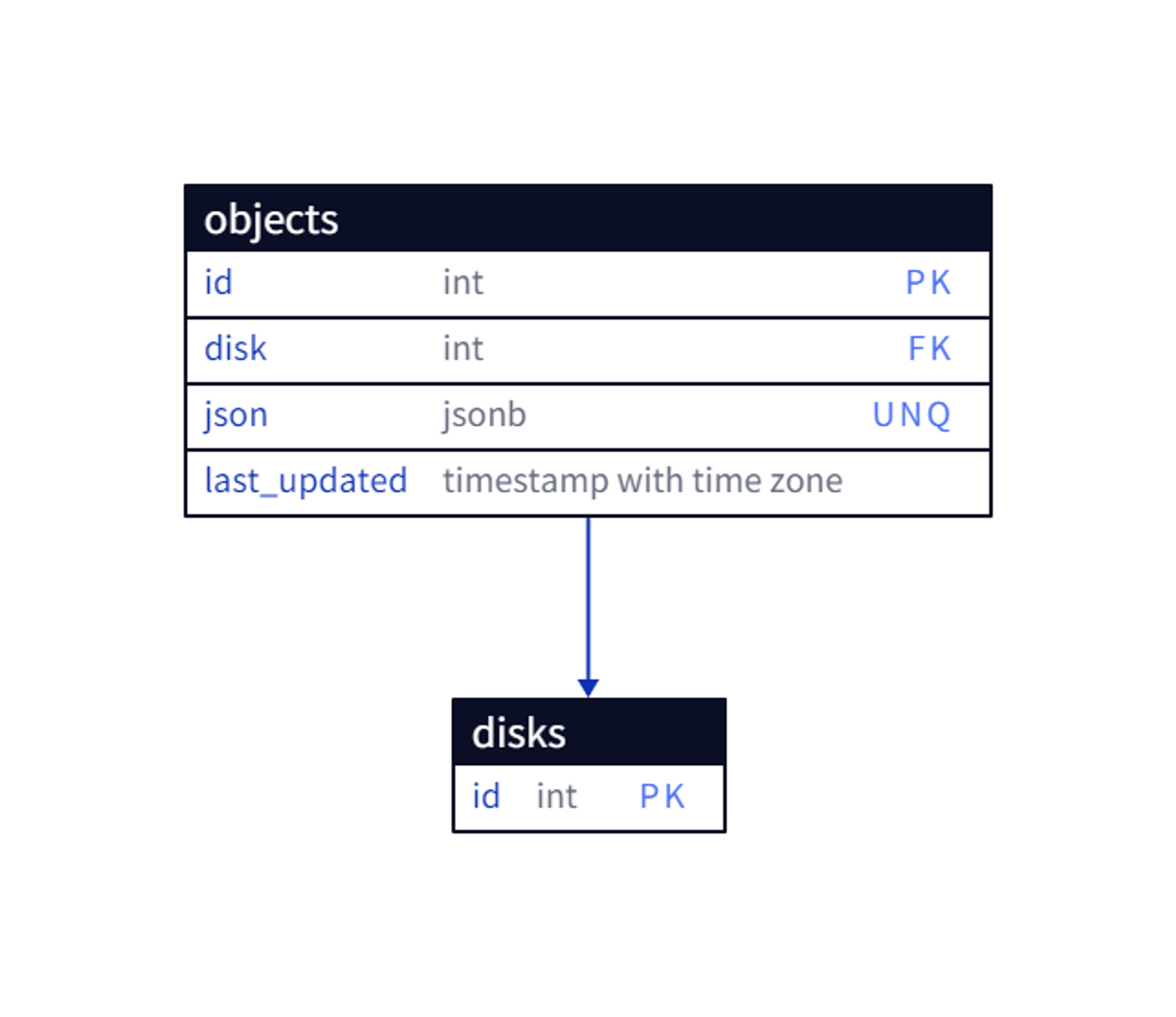

다음과 같이 출력 됨을 확인 하실 수 있습니다.

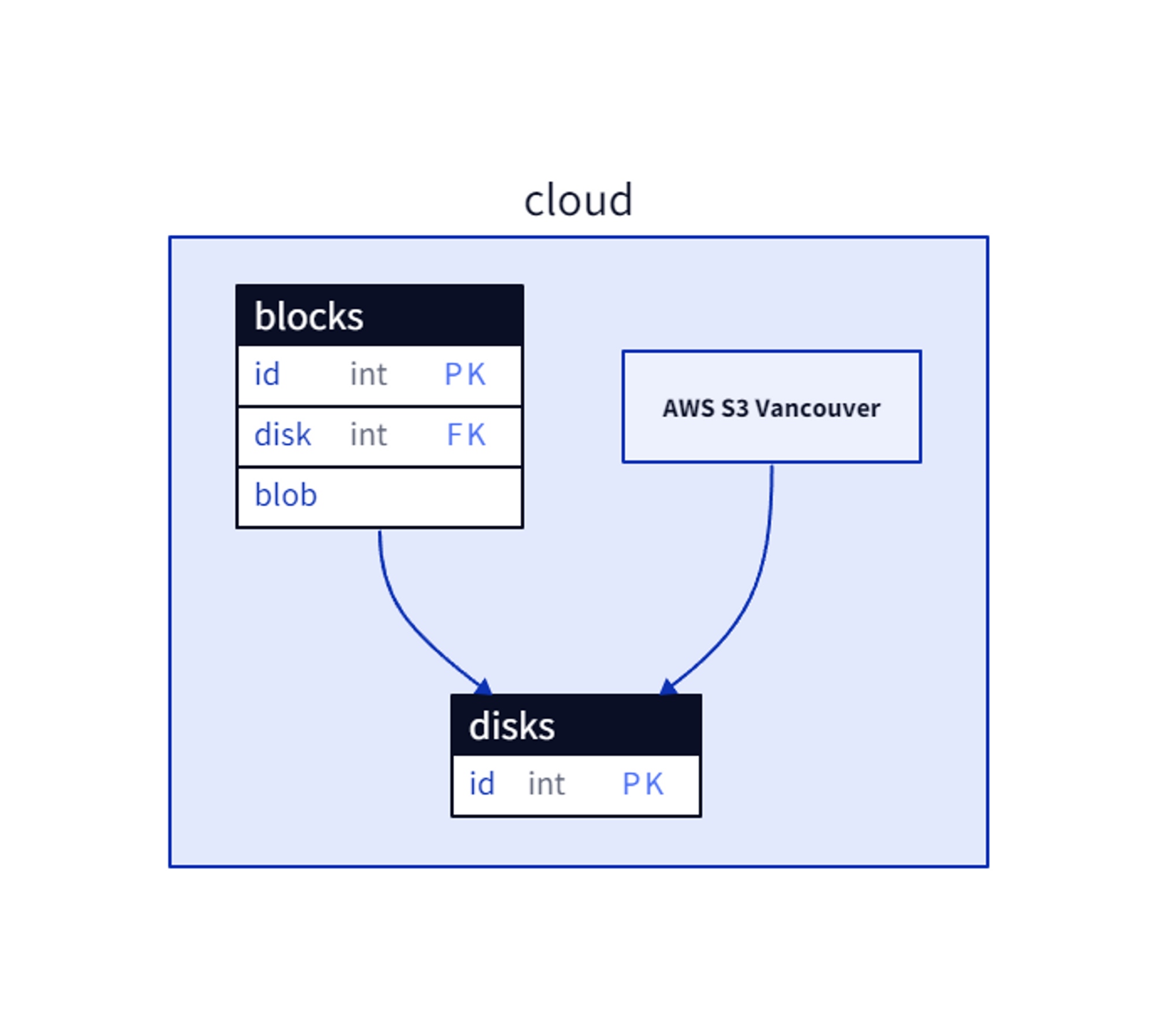

sql_table의 경우에도 컨테이너와 마찬가지로 연결하고 중첩 시켜 사용가능합니다.

아래가 그 예시입니다.

cloud: {
  disks: {
    shape: sql_table
    id: int {constraint: primary_key}
  }
  blocks: {
    shape: sql_table
    id: int {constraint: primary_key}
    disk: int {constraint: foreign_key}
    blob: blob
  }
  blocks.disk -> disks.id

  AWS S3 Vancouver -> disks
}

아래는 결과입니다.

이상으로 마치겠습니다.

먼저 Icon의 경우입니다.

기본적으로 D2Lang에서 Icon울 지원하고 있습니다. (아래의 링크에서 확인)

https://icons.terrastruct.com/

링크에 들어가신 뒤 아이콘을 누를 경우 svg링크가 복사 되어 붙여 넣어 사용하면 됩니다.

사용 방법은 **icon: ‘icon url’**과 같이 설정하여 사용할 수 있습니다.

(별도의 아이콘도 url을 통해 사용할 수 있습니다.)

웹에서 하는 plaground에서 내보내는 경우 아이콘이 같이 export되지 않아 로컬 환경에서 작업했습니다.

로컬에서 사용하는 방법은 여기에서 확인 할 수 있습니다.

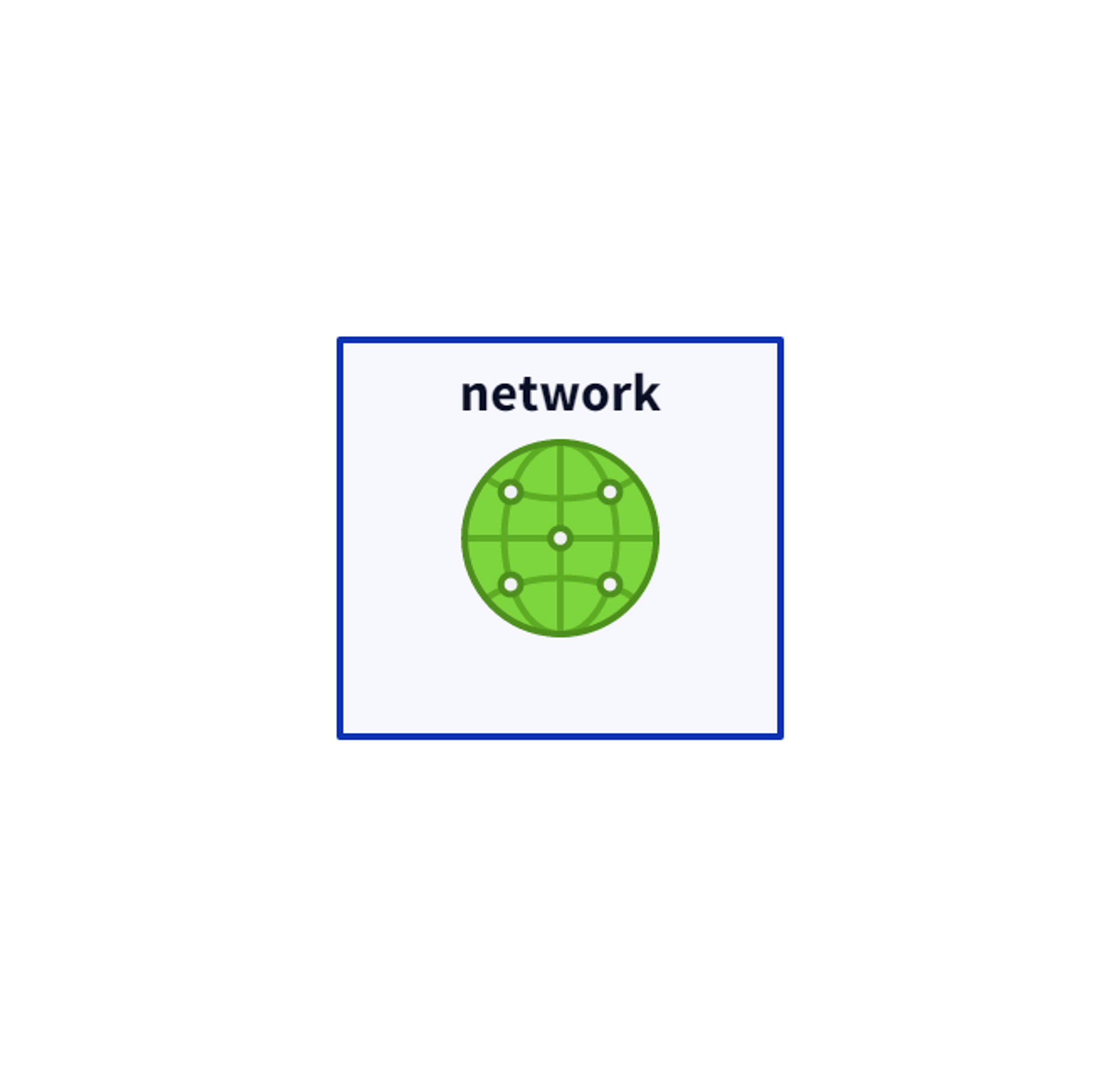

아래는 icon.d2 의 내용입니다.

network: {
  icon: https://icons.terrastruct.com/infra/019-network.svg
}

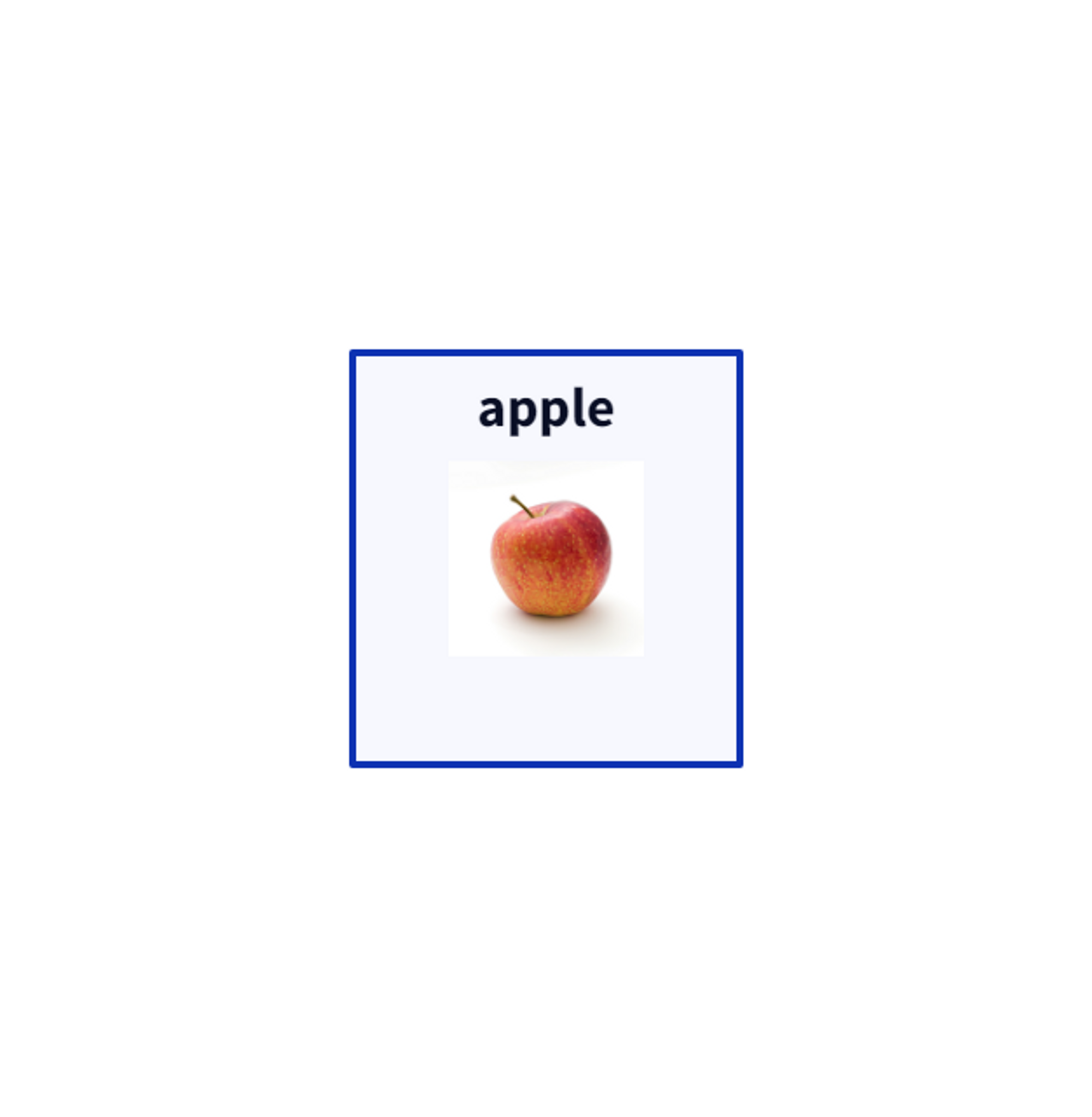

CLI를 통해 로컬에서 돌리는 경우 파일 경로를 통해 사용할 수 있습니다.

apple: {
  icon: ./apple.jpg
}

아이콘 배치는 기본적으로 자동으로 이루어 집니다.

레이아웃 엔진에 따라 고려해야 할게 다르나 보통 방해되지 않는 위치로 설정됩니다.

vpc: VPC 1 10.1.0.0./16 {
  icon: https://icons.terrastruct.com/aws%2F_Group%20Icons%2FVirtual-private-cloud-VPC_light-bg.svg
  style: {
    stroke: green
    font-color: green
    fill: white
  }
  az: Availability Zone A {
    style: {
      stroke: blue
      font-color: blue
      stroke-dash: 3
      fill: white
    }
    firewall: Firewall Subnet A {
      icon: https://icons.terrastruct.com/aws%2FNetworking%20&%20Content%20Delivery%2FAmazon-Route-53_Hosted-Zone_light-bg.svg
      style: {
        stroke: purple
        font-color: purple
        fill: "#e1d5e7"
      }
      ec2: EC2 Instance {
        icon: https://icons.terrastruct.com/aws%2FCompute%2F_Instance%2FAmazon-EC2_C4-Instance_light-bg.svg
      }
    }
  }
}

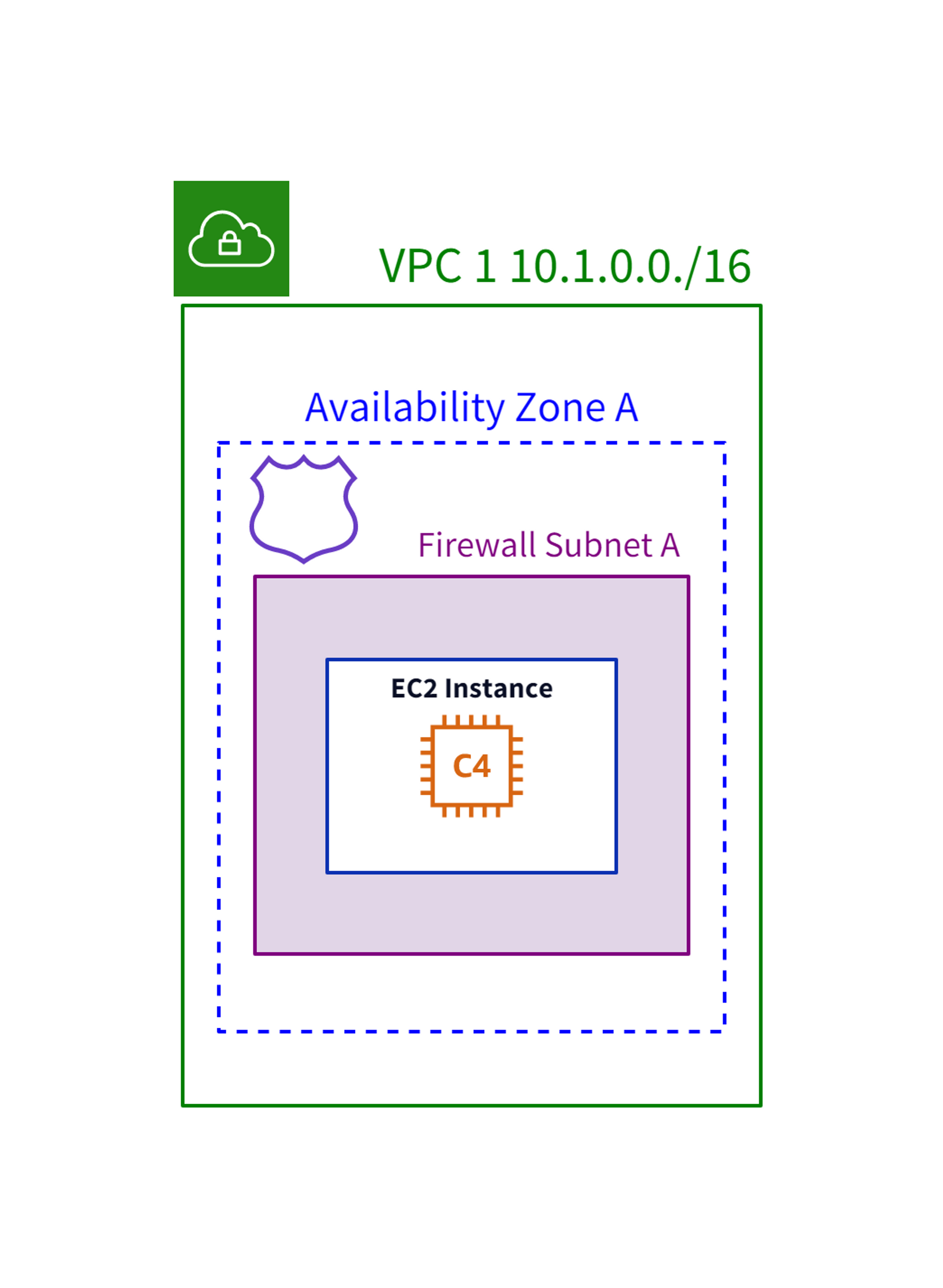

위의 예제는 상당히 복잡해 보이지만 아래와 같이 나오는데 vpc, firewall 컨테이너의 아이콘은 좌측으로 밀려있음을 확인할 수 있습니다.

아래와 같이 라벨과 컨테이너에 방해되지 않도록 배치가 됩니다.

image 으로 shape을 바꾼 경우는 아이콘을 설정할 경우 다르게 출력됩니다.

apple: {
  shape: image
  icon: ./apple.jpg
}

banana: {
  shape: image
  icon: ./banana.jpg
}

apple -> banana

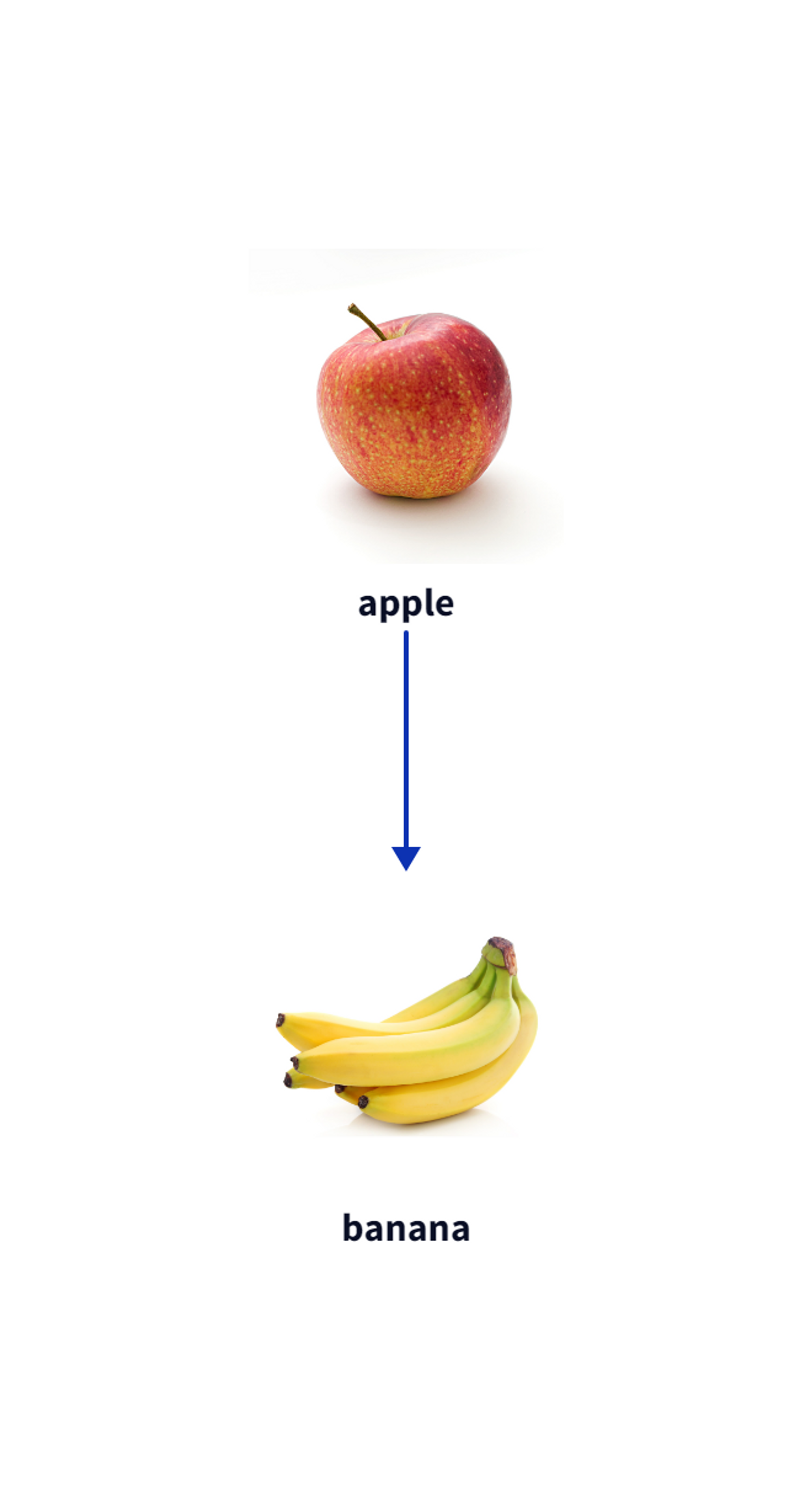

아래와 같이 컨테이너를 대신해 보여지게 됩니다.

icon 속성이기에 image로 설정된 상태여도 웹 상의 svg파일이나 이미지 파일 링크를 사용할 수 있습니다.

이상으로 마치겠습니다.

window의 경우 msi를 설치해서 사용하는 방법과 WSL(윈도우 하위 시스템)에 설치하는 방법이나 도커에서 돌리는 방법이 있습니다.

여기서는 msi로 설치할 것 입니다.

https://github.com/terrastruct/d2/releases

위의 링크에 들어가시면

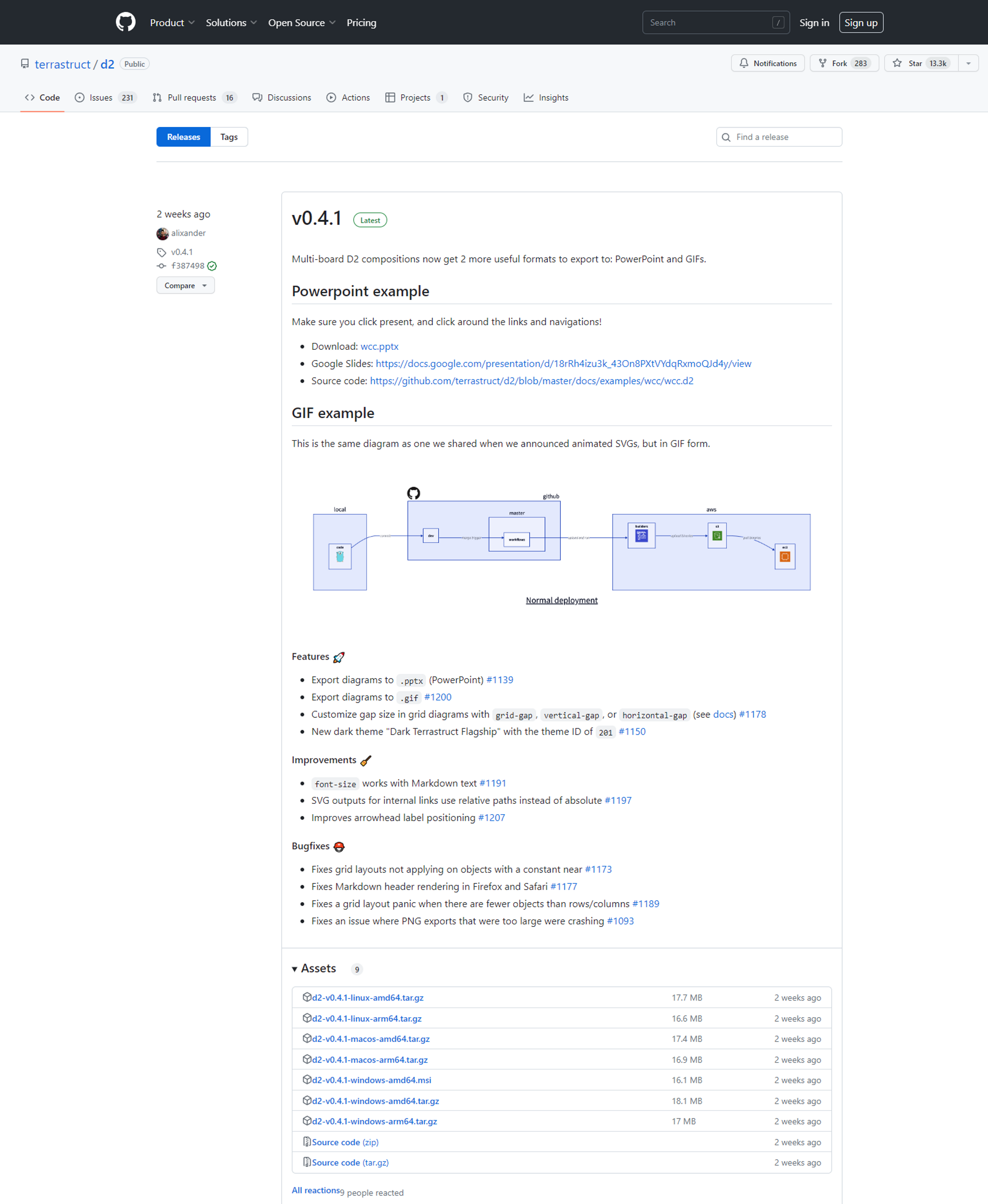

아래와 같이 나오는데 Assetes window msi파일을 다운 받으시고 설치하시면 됩니다.

확인 누르시고 설치를 완료하시면 d2 명령어를 사용할 수 있으며 ”d2 --version”를 사용하여 제대로 설치가 되었는지 확인해 봅니다.

 cmd창에서 d2 --version을 입력해보시면 아래와 같이 출력됩니다.

D:\>d2 --version
v0.4.1

저의 경우 설치한 버전인 0.4.1이 정상적으로 설치 되었음을 확인할 수 있습니다.

아래와 같이 d2lang이라는 파일을 만들고 x -> y라는 내용의 test.d2를 만들어 줍니다.

그리고 d2 -w test.d2 result.svg를 통해 내보내주는데 -w옵션으로 만들어지는 과정을 출력하고 result.svg를 내보내줍니다.

D:\>mkdir d2lang

D:\>cd d2lang

D:\d2lang>echo x -^> y > test.d2

D:\d2lang>d2 -w test.d2 result.svg
[32msuccess[0m: listening on http://127.0.0.1:9515
[34minfo[0m: compiling test.d2...
[32msuccess[0m: successfully compiled test.d2 to result.svg in 384.7745ms
[34minfo[0m: broadcasting update to 0 clients
[32msuccess[0m: GET / 200 392B 0s
[32msuccess[0m: GET /static/watch.js 200 2,374B 63.9696ms
[32msuccess[0m: GET /static/watch.css 200 206B 62.6163ms
[32msuccess[0m: GET /watch 101 0B 0s
[32msuccess[0m: GET /favicon.ico 200 392B 0s

D:\d2lang>d2 test.d2 result1.svg
[32msuccess[0m: successfully compiled test.d2 to result1.svg in 377.1504ms

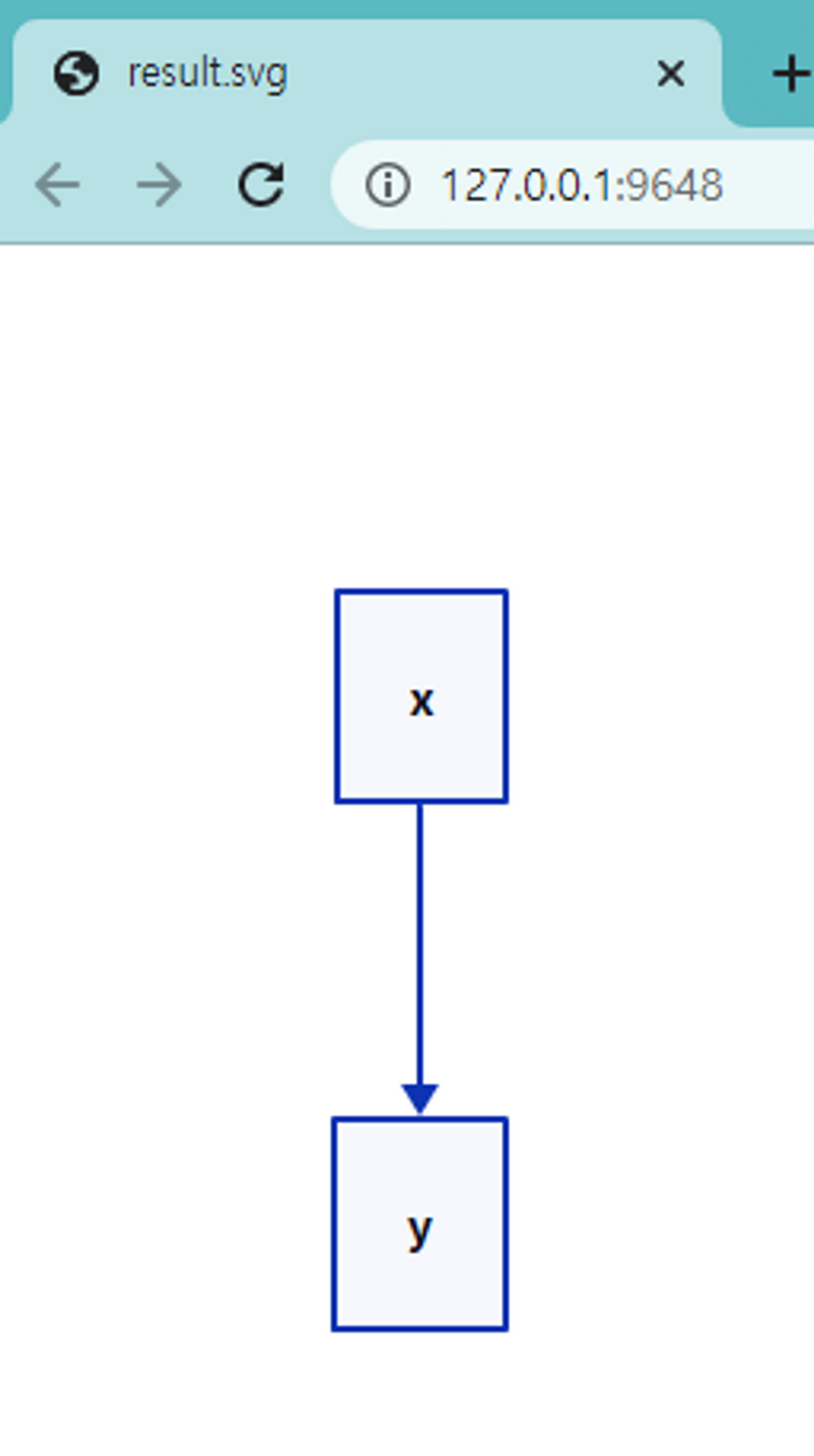

-w를 사용한 경우 아래와 같이 결과를 브라우저에 띄워주면 파일을 생성해줍니다.

사용하지 않은 경우에는 파일만 생성해줍니다.

이번엔 png로 내보내겠습니다.

그냥 내보내려는 경우 아래와 같이 에러가 뜨는데

D:\d2lang>d2 -w test.d2 result.png
[0m[0m2023-05-01 11:29:00.638 [34m[INFO][0m [35m(default.stdlib)[0m       [36m<./..\..\github.com\playwright-community\playwright-go\run.go:107> (*PlaywrightDriver).DownloadDriver[0m        "Downloading driver to C:\\Users\\UserName\\AppData\\Local\\ms-playwright-go\\1.20.0-beta-1647057403000"
[31merr[0m: failed to install Playwright: could not install driver: could not install driver: could not download driver: Get "https://playwright.azureedge.net/builds/driver/next/playwright-1.20.0-beta-1647057403000-win32_x64.zip": read tcp 192.168.0.2:9754->13.107.238.49:443: wsarecv: An existing connection was forcibly closed by the remote host.

위의 내용에 있는 링크에서 압축 파일을 직접 다운하여 C:\\Users\\UserName\\AppData\\Local\\ms-playwright-go\\1.20.0-beta-1647057403000"에 압축 파일의 내용을 그대로 넣어주면 해결됩니다.

버전이 다른 경우 경로와 링크가 다를 수 있습니다. 본인의 링크를 확인하여 넣어주세요.

Get의 "~"에 있는 링크입니다.

could not download driver: Get "https://playwright.azureedge.net/builds/driver/next/playwright-1.20.0-beta-1647057403000-win32_x64.zip": read tcp 192.168.0.2:9754->13.107.238.49:443: wsarecv: An existing connection was forcibly closed by the remote host.

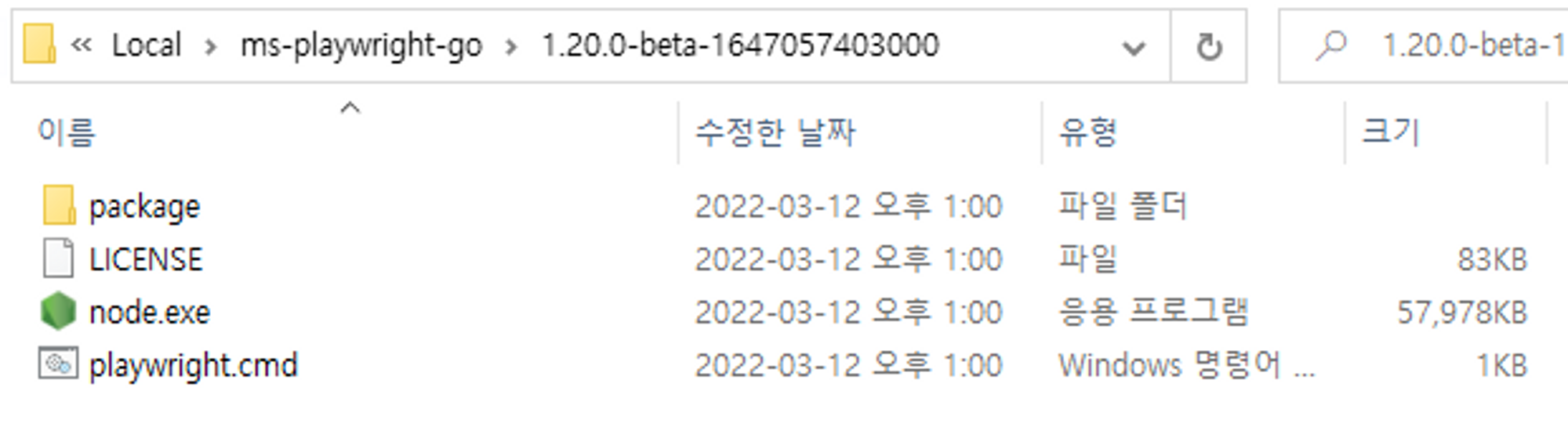

아래와 같이 압축 파일의 내용을 그대로 넣으면 됩니다.

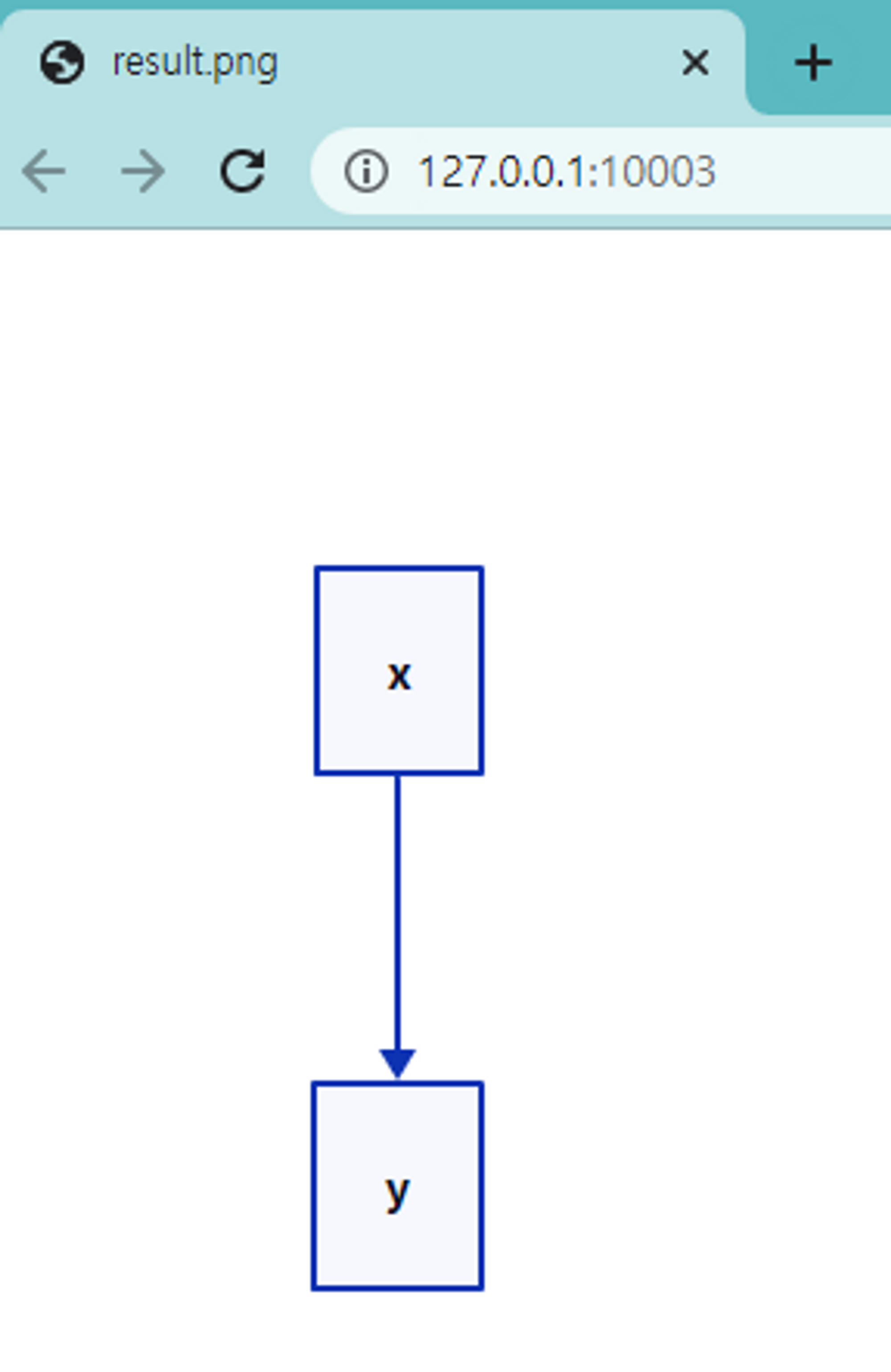

그러면 다음과 같이 정상적으로 내보내집니다.

D:\d2lang>d2 -w test.d2 result.png
success: listening on http://127.0.0.1:10003
info: compiling test.d2...
success: successfully compiled test.d2 to result.png in 411.8471ms
info: broadcasting update to 0 clients
success: GET / 200 392B 0s
success: GET /static/watch.js 200 2,374B 64.9473ms
success: GET /static/watch.css 200 206B 64.3403ms
success: GET /watch 101 0B 0s
success: GET /favicon.ico 200 392B 357.2µs

이상으로 마치겠습니다.

오늘은 Text와 code를 삽입하는 방법에 대해 알아보겠습니다.

1번째 코드입니다.

#은 주석입니다.

explanation: |md
  # up mark
  context
|

explanation2: |md
  # can use markdown
  context
|

explanation -> explanation2

plankton -> formula: will steal
formula: {
  equation: |latex
    \\lim_{h \\rightarrow 0 } \\frac{f(x+h)-f(x)}{h}
  |
}

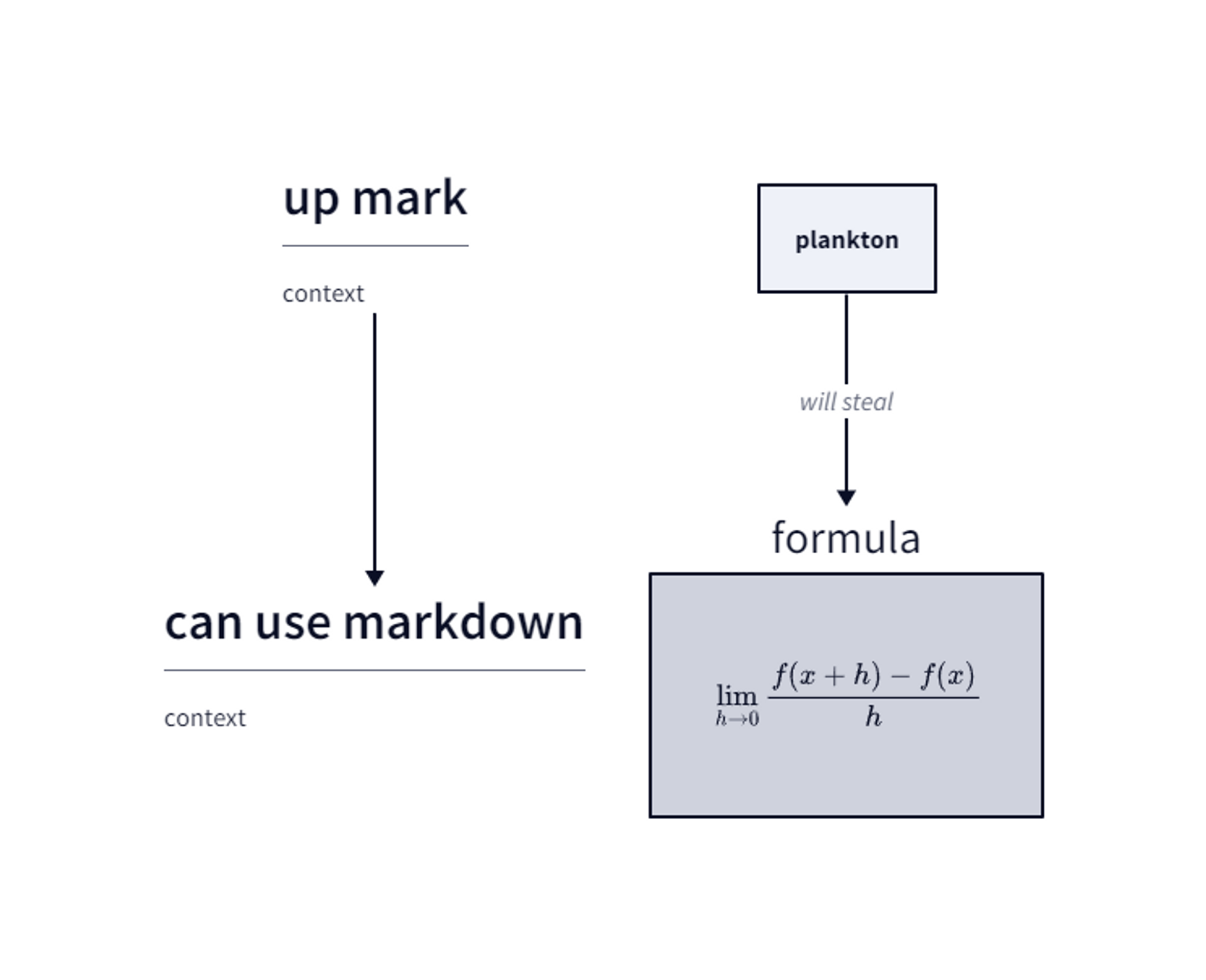

아래의 사진은 결과입니다.

upmark와 can use markdown은 마크다운 문법을 사용했으며 옆의 plankton과 formula는 LaTex(MathJax)를 통해 수식을 나타낸 것입니다.

|사용할 속성

|

으로 container뒤에 적어 주시면 아래와 같이 출력 되게 만들 수 있습니다.

markdown과 LaTex는 따로 설명 드리지 않겠습니다만 “\”의 경우 escape문자다 보니 “\\”로 사용해야 합니다.

예) 기존 MathJex 문법 \alpha → D2Lang에서 사용하는 경우 \\alpha

또한 아직 줄바꿈이 추가되지 않았지만 추후 displaylines를 통해 개선한다 합니다.

코드와 텍스트를 출력하는 방법에 대해 살펴보겠습니다.

grid-rows: 3

title: it is just text {
  shape: text
  style: {
    font-size: 55
    italic: true
    bold: true
    underline: true
  }
}

code: |c
  printf("%d", 10);
|

my_code1: ||ts
  declare function getSmallPet(): Fish | Bird;
||

my_code2: |||ts
  declare function getSmallPet(): Fish | Bird;
  const works = (a > 1) || (b < 2)
|||

my_code3: |`ts
  declare function getSmallPet(): Fish | Bird;
  const works = (a > 1) || (b < 2)
`|

일반 shape: text속성으로 일반 텍스트로 만들 수 있고 그 안에 속성으로 세부적인 텍스트를 정할 수 있습니다.

코드의 경우에는 | 뒤에 언어 이름을 적어서 사용하면 됩니다.

언어의 문법에 따라 |이 사용되기 때문에 텍스트를 출력하는 여러 방법이 지원되고 있습니다.

||~||을 두개 붙여 사용하는 방법 |||~|||이나 |`~`|을 사용하는 방법이 있습니다.

출력은 아래와 같습니다.

다음으로는 지원하는 LaTex 예제를 보고 마치겠습니다.

amscd plugin: {
  ex: |tex
    \\begin{CD} B @>{\\text{very long label}}>> C S^{{\\mathcal{W}}_\\Lambda}\\otimes T @>j>> T\\\\ @VVV V \\end{CD}
  |
}

braket plugin: {
  ex: |tex
    \\bra{a}\\ket{b}
  |
}

cancel plugin: {
  ex: |tex
    \\cancel{Culture + 5}
  |
}

color plugin: {
  ex: |tex
    \\textcolor{red}{y} = \\textcolor{green}{\\sin} x
  |
}

gensymb plugin: {
  ex: |tex
    \\lambda = 10.6\\,\\micro\\mathrm{m}
  |
}

mhchem plugin: {
  ex: |tex
    \\ce{SO4^2- + Ba^2+ -> BaSO4 v}
  |
}

physics plugin: {
  ex: |tex
    \\var{F[g(x)]}
    \\dd(\\cos\\theta)
  |
}

multilines: {
  ex: |tex
    \\displaylines{x = a + b \\\\ y = b + c}
    \\sum_{k=1}^{n} h_{k} \\int_{0}^{1} \\bigl(\\partial_{k} f(x_{k-1}+t h_{k} e_{k}) -\\partial_{k} f(a)\\bigr) \\,dt
  |
}

# Just to separate into two rows
amscd plugin -> braket plugin: {style.opacity: 0}
cancel plugin -> color plugin: {style.opacity: 0}
gensymb plugin -> mhchem plugin: {style.opacity: 0}
physics plugin -> multilines: {style.opacity: 0}

지원하고 있는 플러그인입니다.

LaTex의 문법같은 경우는 D2Lang이 아니기 때문에 따로 설명드리지않겠습니다.

이것으로 마치겠습니다.

오늘은 container의 중첩과 색상을 설정하는 방법을 알아보겠습니다.

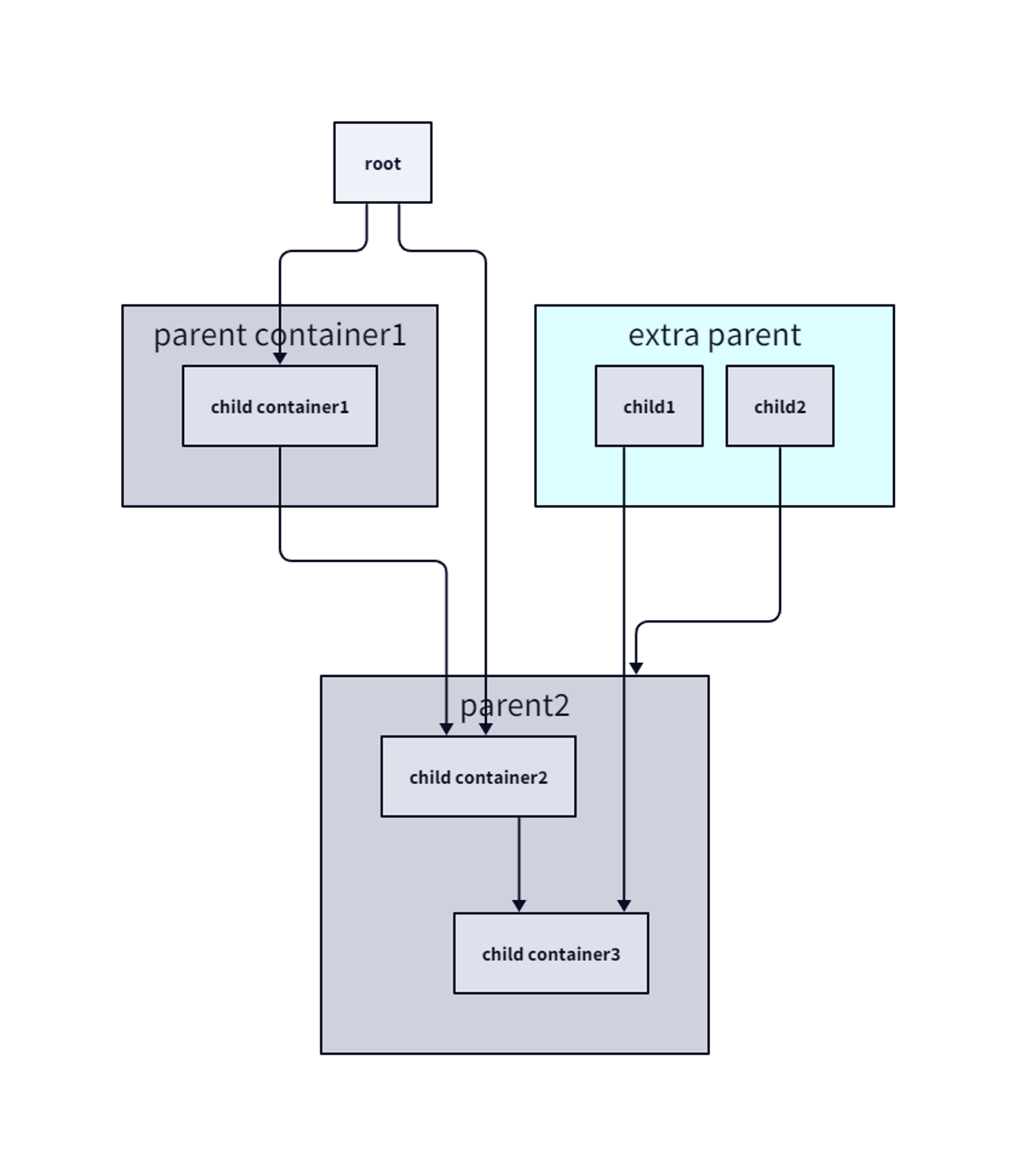

아래의 예제 코드를 입력하시고 돌려보시면 아래의 사진과 같이 출력됩니다.

root

parent container1.child container1

parent container2: {
  label: parent2
  child container2 -> child container3
}

extra: extra parent {
  child1 -> _.parent container2.child container3
  child2 -> _.parent container2
}

parent container1.child container1 -> parent container2.child container2

root -> parent container1.child container1
root -> parent container2.child container2

extra.style.fill: "#ddffff"

코드를 설명 드리자면 일단 제일 상단에 위치할 root container를 만들어 줍니다.

그 다음에 parent container1에 속한 child container1를 둘 이 같이 한번에 생성합니다.

parent container2의 경우 label속성을 이용하여 parent2로 보이게 바꿔주고

child container2에서 child container3에 화살표를 이어주면서 두 개를 한번에 생성해줍니다.

그 다음 extra를 생성하는데 label속성 대신 축약형인 “:”를 사용해줍니다.

그리고 child1과 child2를 생성하는데 child1은 “_”를 통해 가장 밖에서 부터 접근하여 parent container2의 child container3에 화살표를 이어주고

child2의 경우에도 “_”를 통해 접근하여 parent container2와 이어줍니다.

그 다음 “parent container1.child container1 -> parent container2.child container2”는 자식에서 다른 자식 container로 화살표를 이어주는 예입니다.

또한 root에서도 다른 child container에 접근 가능하다는 예시이며

마지막으로 extra.style.fill: "#ddffff"속성을 통해 extra container의 색상을 변경하는 예제입니다.

이와 같이 container에 대해 한 번에 정리해 보았습니다.

이전에 배운 화살표와도 결합하여 사용할 수 있습니다.

사용하면서 느끼지만 정말 유연한 것 같습니다.
